项目负责人：华盛光科技赖伟光
负责人电话：010-58440007 13466624734
在大型的生产车间、广场、仓库等环境监测传感器的应用日益增大，尤其是温度和湿度两个量的监测最为典型。随之而来的就是对检测量的显示及统一监控系统应运而生。首先是大屏幕显示问题，目前市场上大屏显示多采用多点点阵式LED显示屏。该方式可显示多路检测量，并可远距离观测，但其缺点是，成本太高，对于只要求温湿度显示监测并集中监控的系统来说，其缺点体现得就更为突出。本文介绍了一种适合于档案馆、图书馆、粮库、弹药库、在大型的生产车间、广场、仓库等环境监测传感器的应用日益增大，尤其是温度和湿度两个量的监测最为典型。随之而来的就是对检测量的显示及统一监控系统应运而生。
首先是大屏幕显示问题，目前市场上大屏显示多采用多点点阵式LED显示屏。该方式可显示多路检测量，并可远距离观测，但其缺点是，成本太高，对于只要求温湿度显示监测并集中监控的系统来说，其缺点体现得就更为突出。
本文介绍了一种适合于档案馆、图书馆、粮库、弹药库、车间等对温湿度环境有的特殊要求的环境，带有RS485信号输出，温湿度大屏显示，温湿度分别上下线控制控制监测系统。
本系统显示、控制、采集部分液晶显示器，可通过线控器的触摸按键设定义表格项参数，长距离线控方式，使用户操作方便快捷。参数掉电不丢失。主要特点：
◆采用微电脑作为主控中心，减少了外围部件，提高了可靠性。
◆采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等技术，注重现场容错能力，使整机具有很强的抗干扰能力。

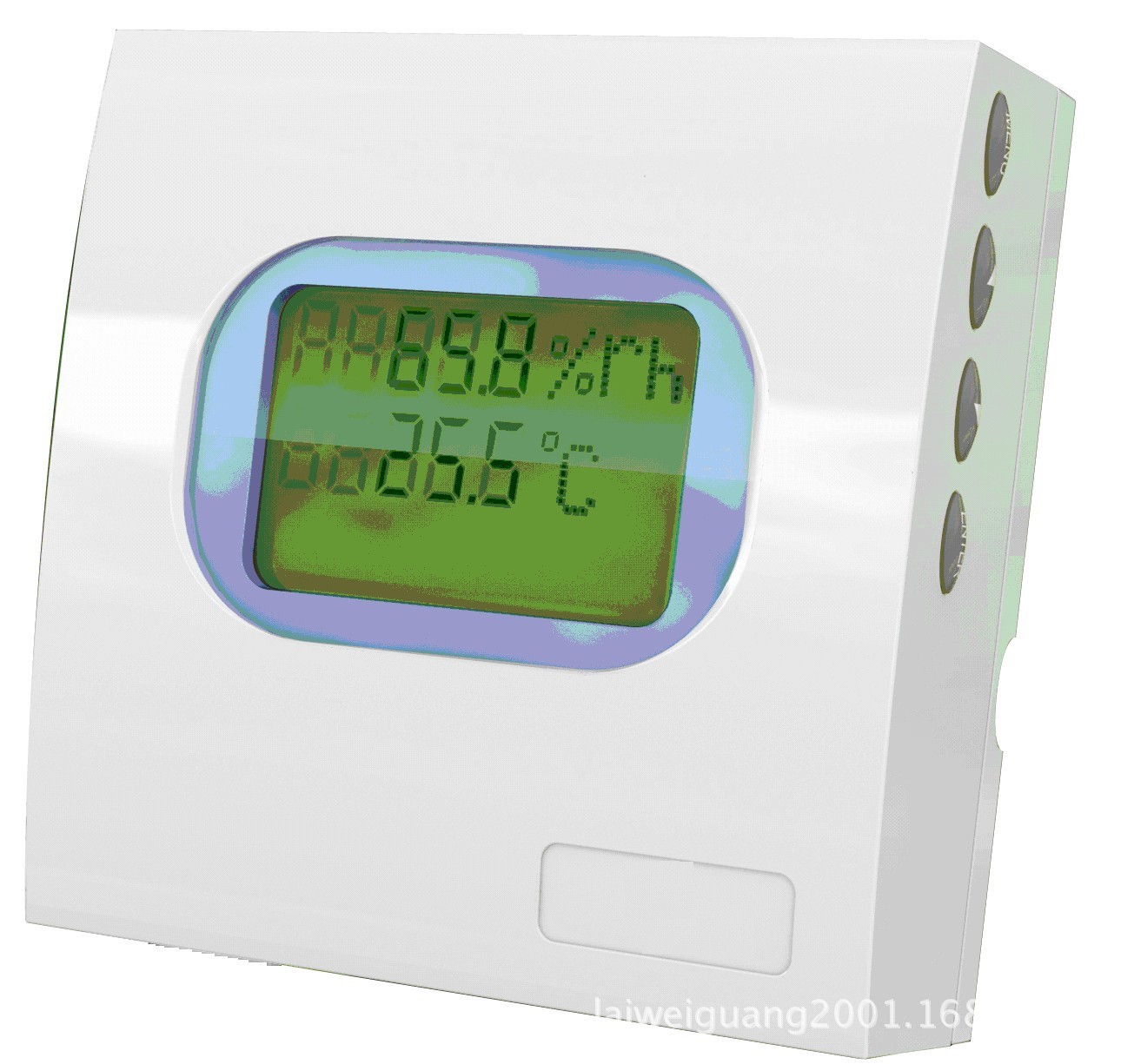

◆采用大屏幕液晶显示器显示
◆可带标准MODBUS RS485通讯功能，采用总线形式多台显示仪组网上传计算机统一采样监控。该系统通讯协议可与所有国内外工控组态软件件驱动程序兼容，方便客户根据功能自行开发集中监控上位机软件。华盛光科技也可提供相应集中监控软件。
◆可带声音报警,或温/湿度粉笔上下限四限控制，并带控制回差设定。
◆可长距离线控参数设定，操作方便。
系统介绍：
1） 每台测控仪输出RS485数字信号可直接联网通讯，上传计算机。
2） 由于采用先进的数字化及网络技术，本方案按网络布线，方便、经济。
3） 因为每个测控仪输出为RS485数字信号，信号传输过程的衰减不会影响系统精度，且传输距离长，与计算机的距离直接可达1200米,如果通过485中继器传输距离可更远。一条485总线上可挂接99路温湿度测控仪。
4） 计算机通过上位机软件可自动识别设备地址，从而使系统整体配置和扩展方便，可以根据现场安装条件，适当选择传感器的安装位置及使用传感器的数量，以便降低成本。

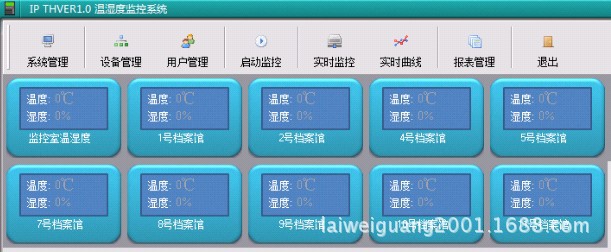

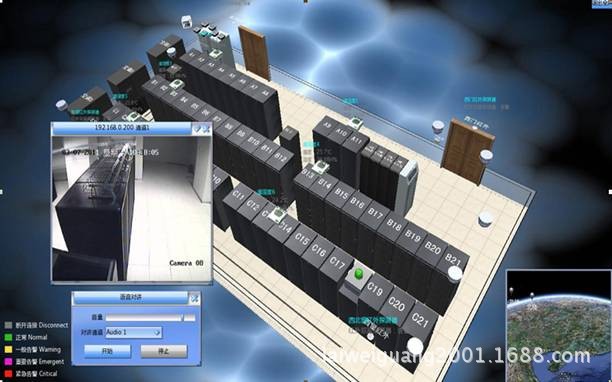

5） 采用基于win98/nt/XP平台的组态软件技术，可根据不同客户需求，方便、快速的生成个性化的人机界面。
6） 标准化总线设计，可方便的扩展控制及其他功能及同其他系统互连。
概述:
本系统配置分为如下部分:（系统连接示意图如图1所示）
上位机:
功能：数据处理及用户界面
硬件要求：普通PC机、兼容机或工控即可。
软件：可选用组态王、世纪星或国外各种组态软件或定制程序
单口隔离232/485转换接口或485中继器（市场有售）
控制输出：四回路温湿度控制继电器，每个回路可分别带上、下限报警控制输出，控制输出容量为AC220V/5A,可同时直接控制1000W以内的加湿/除湿/加温或制冷设备。
通讯说明：
1） 当RS485网络中，或通讯距离增长（≤1200m），或波特率提高时，应在网络的最后一个节点处的A+，B-间并接一只120Ω左右的线路匹配电阻，以保障网络的可靠运行。
（2）当RS485网络节点数量增加，（≥32）或通讯距离超过1200m时，应在网络中适当地加入RS485中继器。（最好是隔离型的），以保证网络的通讯顺畅。
（3）RS485设备，做为485网络中的一个节点其在网络中的安装应有所重视。网络结构应尽量保证为一条干线，各节点引入的支线段应越短越好，以免引起杂波干扰，影响通讯。
（4）RS485网络的通讯线最好使用屏蔽双绞线。A+与B-为一个线对，并且屏蔽层应在网络的源端单点接地，可有效地防止外界干扰。
（5）RS485网络干线，在布线时，以避免与动力线系统电源线靠近且平行布置，尽量与其距离远一些布置。
