机房图像子系统

机房环境监控系统图像子系统系统完整集成视频监测浏览录像视频

项目负责人：华盛光科技赖伟光

负责人电话;010-584440007 13466624734

客户需求

随IT行业和互联网络的发展，数据中心和机房建设数量不断攀升，而建设好的 机房维护日益成为重要的问题。尤其是IT基础设施，如交流动力、UPS、空调、机柜、机房环境等的正常工作是IT设备不间断运行的良好保证。一般行业的机房设备维护和运营商有很大的不同，他们都是由IT主管负责，没有专人专职负责，而每个客户、各个行业要求也是千差万别。

解决方案介绍及其优势

    多个子系统：包括交流配电、UPS、空调、温湿度、漏水、蓄电池、消防、图像、门禁等既支持单机房，也支持多机房：分级接入上万个机房设备，多级架构设计。

    集成服务平台：统一数据流，将数据、视频、音频等各种业务集成到一个服务平台真三维，全实景：可视化的3D管理平台，实现所有IT基础设施和环境等项目的可视化管理。

    GIS电子地图：支持大规模的站点设备运维和实时的电子地图嵌入式设备：重要设备均采用嵌入式设备，以保证系统的稳定性。

方案应用和客户利益

    广电、公安、政府、大中型企业、金融等多个行业用户已经部署我公司解决方案。方案帮助管理人员专注于核心业务，使管理更加科学，确保IT基础设施的稳定运行，为业务持续运行提供安全保障。

相关产品

系统架构

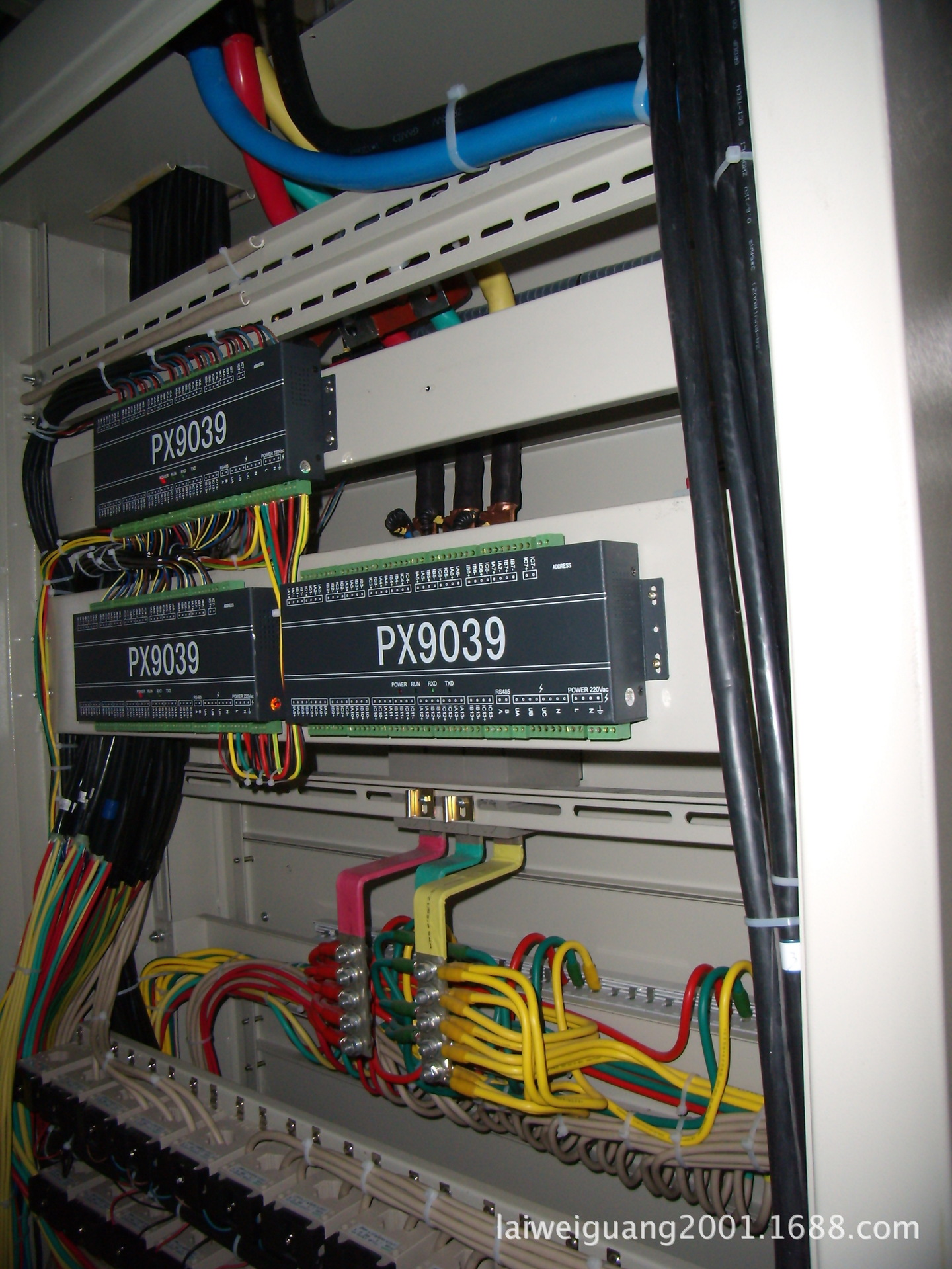

交流配电子系统

    1）系统要能对机房市电配电的状态进行监控。例如：三相相电压、相电流、线电压、线电流、有功、无功、视在功率、频率、功率因数、电度等；
    2）系统能够实现电压过高、过低，电流过大，频率不稳等报警；
    3）系统对机房配电参数进行历史曲线记录，并可随时查看任意一天的曲线记录；

UPS不间断电源子系统

    1)系统要能对机房UPS各部件的运行状态进行监控。如：UPS的各开关、整流器、电池、逆变器、旁路及输出等各部分的状态。要求系统标明UPS电流流向，可看到负载的供电状况，是否受保护等；
    2）系统要能对机房UPS各部件的参数状态进行监控，如：电压、电流、频率、功率、后备时间等；整流器与旁路的电压、电流参数；逆变器与电池的电压、电流及电池的后备时间、充电量，负载的电压、电流参数，并合理布局、形象显示；
    3）系统对机房UPS参数进行历史曲线记录，并可随时查看任意一天的曲线记录；

UPS配电子系统

    1）监测空开输出负载端电压。
    2）空开负载输出电压不正常时产生报警，告警阀值可定义。
    3）人机界面上UPS配电屏柜的空开布置图与实际相符，每个空开名称能以中文字符显示并能进行编辑，并能实时显示输出电压值。

蓄电池组子系统

    1）在线实时监测单体电池电压﹑总电压、电流﹑环境温度
    2）总电压、单体电压、温度超出报警值自动报警，阀值可设定。
    3）可查询任意时刻数据。
    4）系统可扩展强，如后续添加蓄电池组监测均可方便加入统一管理；
    5）具有专业分析管理软件，自动生成月报表并可打印。月报表显现每节电池在当月运行中电压变化情况和报警记录，发生最高、最低运行事件；

精密空调子系统

    1）机房空调监控分为精密空调监控和普通空调监控，系统应能实现对两类空调的监控， 普通空调监控功能包括开关机、设定工作模式、设定温度、风速等，除上述要求外，还应具备来电自启功能，监控系统不许改动空调内部线路，避免产生事故隐患。
    2）系统要能对机房精密空调各部件的运行状态和运行参数进行监控。例如：压缩机、滤网、风机、加热器、加湿器、去湿器、通风装置等部件运行或停止的状况，管理员可以通过网络实时查看空调运行参数；
    3)授权用户可通过软件在监控机上或通过网络远程修改空调（精密空调和普通空调）设置温度、制冷制热模式等参数，并实现空调的远程开关机。要求系统记录操作人及操作事件。系统一旦监测到有报警或参数越限，能够自动报警；
    4)系统可以对机房空调参数进行历史曲线记录，并可随时查看任意一天的曲线记录；

温湿度子系统

    1)系统能对机房温湿度实时监视，显示并记录其运行数据。系统支持机房电子地图显示温湿度分布；
    2)根据预先的设定，系统可以对机房温湿度参数和状态异常设定自动报警；
    3)系统可以对机房温湿度参数进行历史曲线记录，并可随时查看任意一天的曲线记录；

漏水子系统

    1)系统能对机房可能的漏水区域实时监视，显示并记录其运行数据；
    2)系统采用电子地图方式形象地显示实际漏水检测绳的分布；
    3)系统应选用精确定位漏水监测设备，一旦发生漏水，应在监控画面上自动标示漏水位置；
    4)一旦检测到漏水，系统可以显示其实际漏水位置，并在电子地图上形象显示；

消防子系统

    1）通过机房电子地图，调用烟雾实时监测画面；
    2）本子系统发生报警时可根据需要发出报警提示、联动门禁系统打开相应逃生通道，让工作人员迅速撤离灾害现场；
    3）一旦发生烟雾报警，必须在监控系统上手工复位，该报警才能解除；
    4）系统应记录相关事件以备查询。

图像子系统

    1）系统完整集成视频监测系统，支持通过电子地图方式加载视频画面；
