车辆管理系统

   日期:2015-06-26     作者:吴忆秋    浏览:54    评论:0
核心提示:车辆管理系统经过40多年的开发建设,攀枝花已发展成为中国西部重要的钢铁、钒钛、能源基地和新兴工业城市;矿石的开采和运输的管


车辆管理系统

经过40多年的开发建设,攀枝花已发展成为中国西部重要的钢铁、钒钛、能源基地和新兴工业城市;矿石的开采和运输的管理上非常繁琐,木兰车辆管理系统成功应用在攀枝花项目上,实现了车辆计次和车辆管理的目的,帮助矿石运输管理更轻松,更准确,更智能。

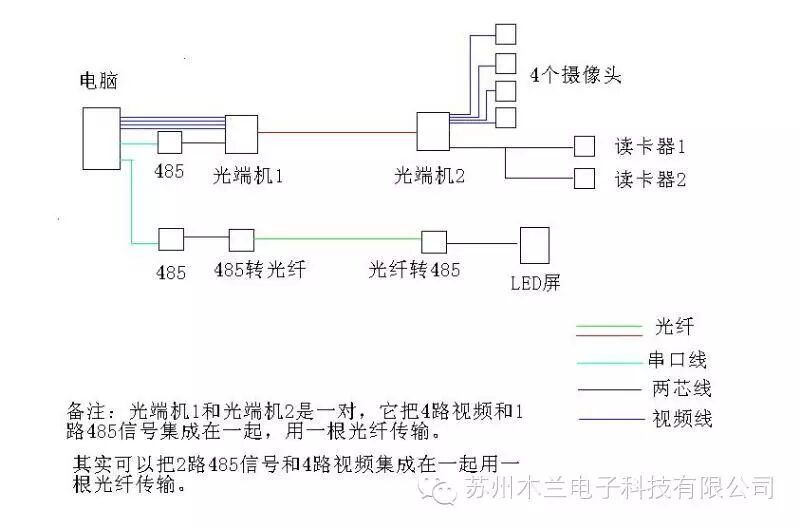

系统原理框图:

现场和值班房相隔了600米,中间用的光纤传输。光端机1和光端机2是集成了4组摄像机信号和1组485信号,用一根光纤芯传输,4个摄像头和2台读卡器用这对光端机进行传输通讯。LED大屏的信号传输用的是485转光纤的。

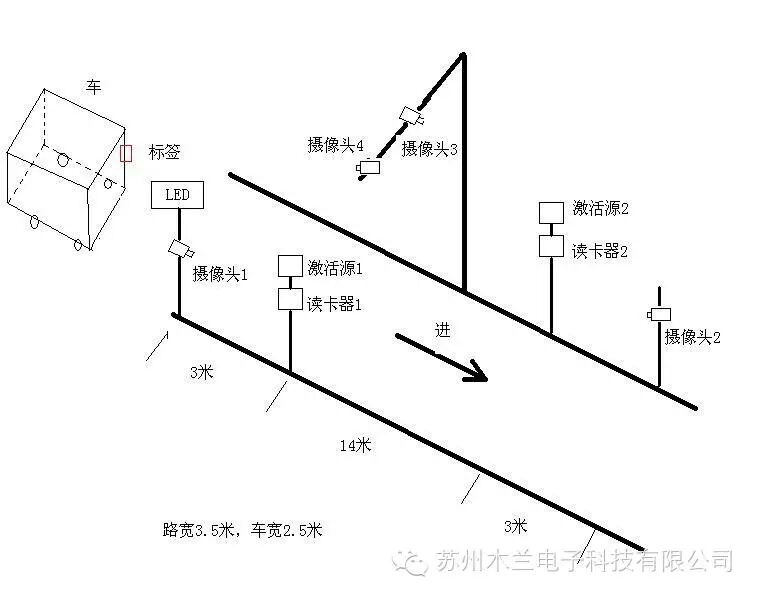

安装简图:

标签放在车辆左边的挡风玻璃上,当车辆进入场区的时候,它在经过2号激活源的时候非常近,能保证被2号激活源激活,这样当进场的时候,不管1号激活源有没有激活,只要被2号激活源激活,系统认为车辆进入,这是2号摄像头和3号摄像头拍照,2号摄像头拍牌照,3号摄像头拍车厢。当车辆出场的时候,离1号激活源非常近,能保证被1号激活源激活,这样,当车辆出场的时候,不管有没有被2号激活源激活,只要被1号激活源激活,系统认为车辆出场,此时1号摄像头和4号摄像头拍照,1号拍车辆号牌,4号拍车厢。同时车辆次数加一,反映在LED大屏上,以便司机确认。

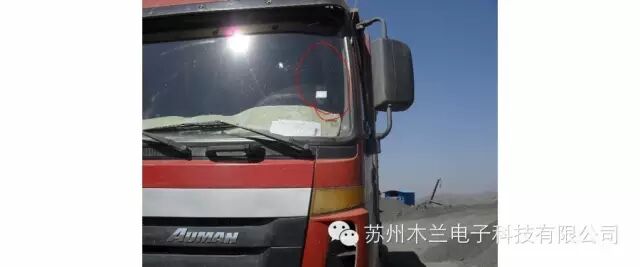

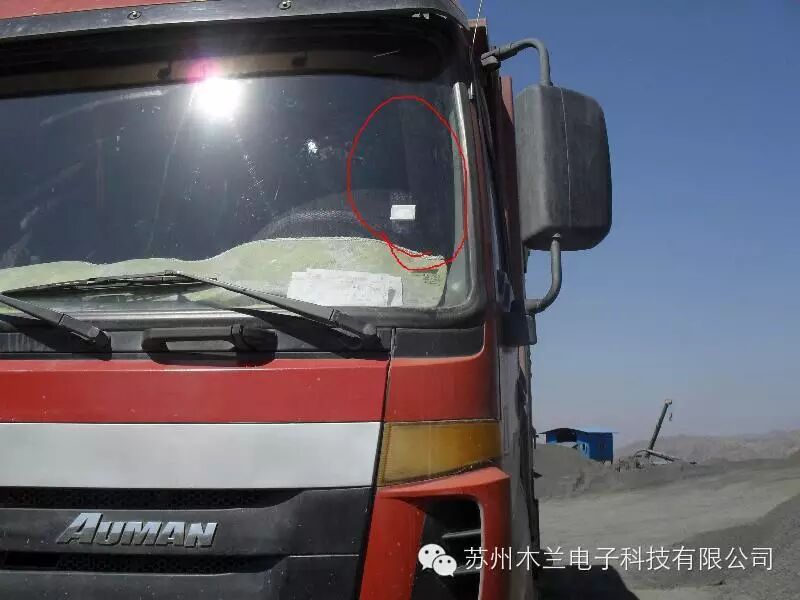

标签安装在车辆前挡风玻璃上

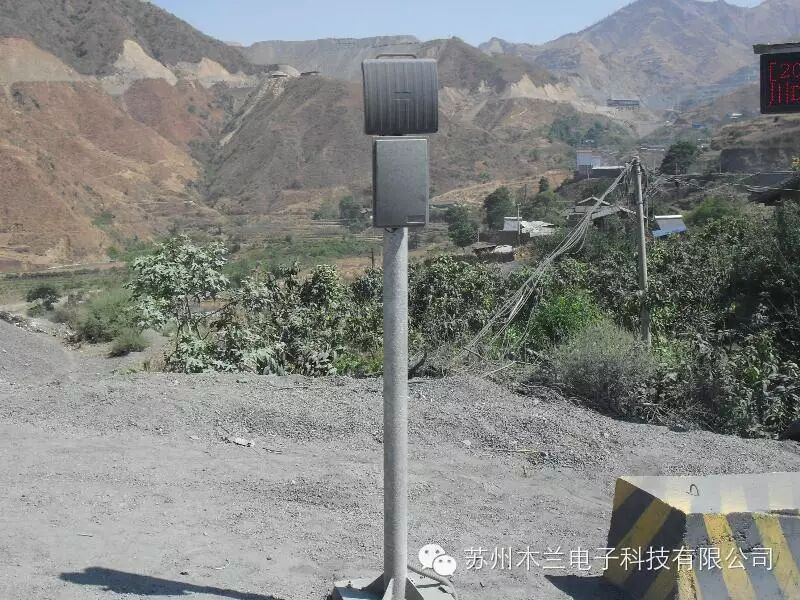

上面是125K激活源,下面是读卡器

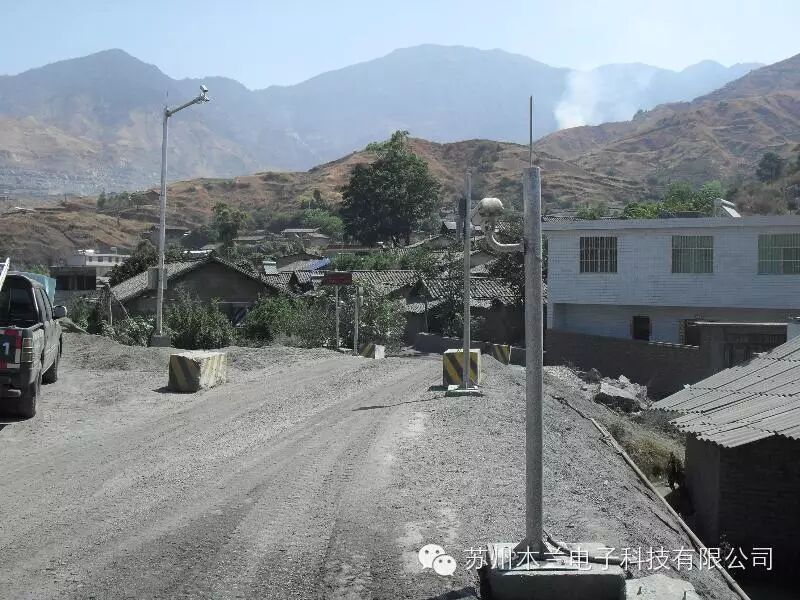

场整体效果图(从里往外看)

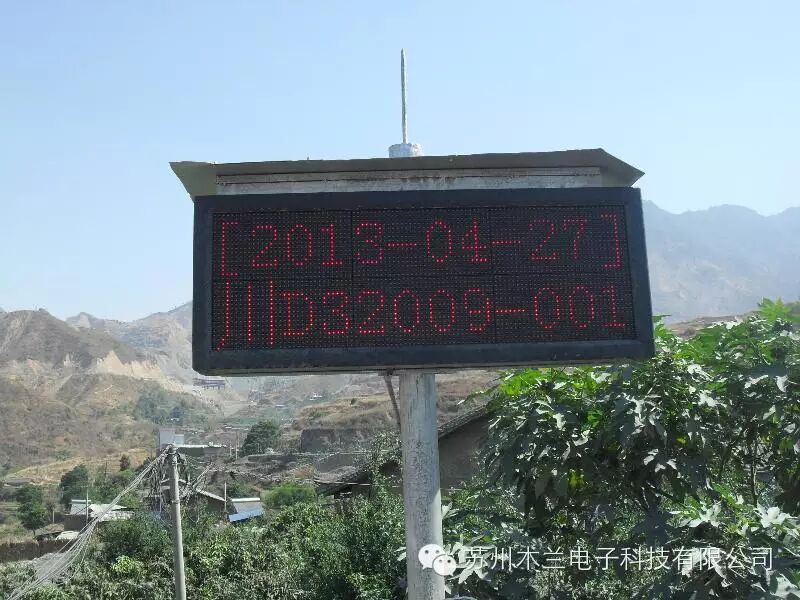

LED屏现场显示图

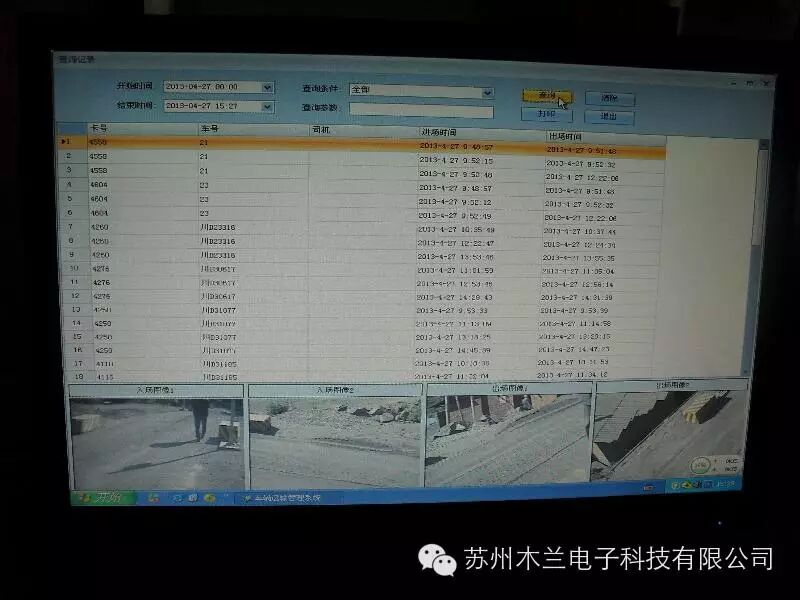

软件界面图
